目的
在模拟时,对板片外线添加粘衬条可加固板片,并防止其因重力作用而产生的下垂。
访问路径
2D 工具栏 ▶ 粘衬条工具
选中板片外线 ▶Property Editor(属性编辑器)▶ 被选择的线 ▶ 粘衬条
操作
- 请按以下步骤操作:
2D 工具栏 ▶ 粘衬条工具
选中板片外线 ▶ Property Editor(属性编辑器)▶ 被选择的线 ▶ 粘衬条 - 选择一个需要加粘衬的板片外线。
→ 选中的线段将以橙色高亮。 - 激活模拟键。
→ 选择线段将添加粘衬条并加固。
※ 参考:
- 鼠标点击并框选多根线条可同时添加粘衬条。

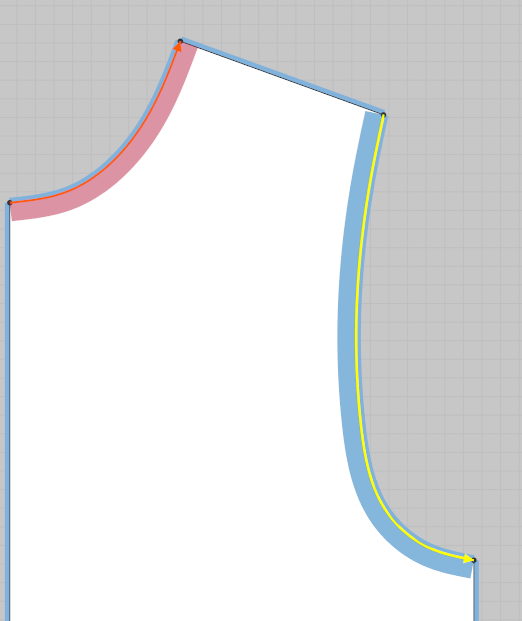

- 当粘衬条工具激活后,粘衬条将显示为各种各样的颜色,并且其所在的线段上将会出现箭头,标识了粘衬条的方向,箭头所在位置为尾端。 (2024.2及之后的版本可用)。
延伸粘衬条
概述
您可以通过延伸设置,使得粘衬能够对齐到交叉位置,或是保持重叠的交叉部分,亦或者是对齐到板片外线上。
访问路径
添加粘衬条:2D 工具栏 ▶ 粘衬条 工具
设置粘衬条属性:选中粘衬条 ▶ 属性编辑器(Property Editor) ▶ 粘衬条 ▶ 延伸
操作
- 请按下述步骤操作:
2D 工具栏 ▶ 粘衬条 工具
选中粘衬条 ▶ 属性编辑器(Property Editor) ▶ 粘衬条 ▶ 延伸 - 点击下拉菜单,可以选择设定两端对齐的选项:
-
-
没有 = 不延伸
-
到外线 = 延伸到板片外线
-
到粘衬条 = 将粘衬条对齐到交叉位置,不再重叠(请注意,两个粘衬条相交的端点都要设置延伸到粘衬条)
-
※ 提示:

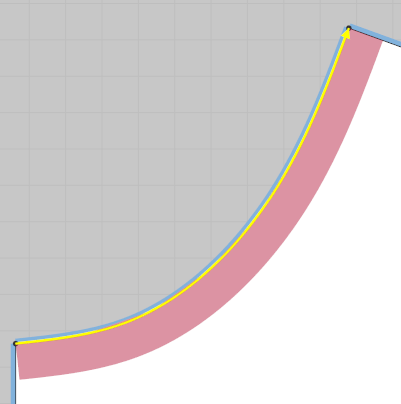

- 粘衬条所在的线段上的箭头标识了粘衬条的方向,箭头所在位置为尾端。
