功能概述

通过USD（一种图形标准文件格式），您可以提高与多种3D软件的协作效率。

您可以从Marvelous Designer中将服装、虚拟模特及配饰等以USD文件格式导出网格及材质。您同样可以将从其他3D软件中导出的USD文件导入到Marvelous Designer中。

导入USD文件

您可以将USD文件导入为虚拟模特，附件或场景/道具。

服装及虚拟模特动画可以通过此格式导出/导入(ver.2024.1)

步骤

请按以下步骤操作。

访问路径

主菜单 ▶ 文件 ▶ 导入 ▶ USD
主菜单 ▶ 文件 ▶ 导入(增加)▶ USD
USD图层窗口 ▶ 导入
直接将USD文件拖动到窗口中

导入USD 对话窗设置

加载类型	打开	所有当前窗口中的物体将被移除，仅存导入的新文件。
	添加	保留现有的物体，同时增加导入的文件。
	自动创建试穿服	随着导入，自动为虚拟模特创建试穿服。
对象类型	虚拟模特（Avatar）	将USD文件导入为虚拟模特。 - 作为虚拟模特被导入的对象可以被多选。
	附件（Trim）	将USD文件导入为附件。 - 当开启模拟后，当与服装交互时，附件会直接穿过服装，因为附件不会和服装产生冲突。 - 为附件勾选上属性编辑器中的冲突，可以将其设定为和服装产生冲突。 - 选择一个附件，点击定位球右上方的胶水工具，可以将其贴附到服装上。 - 点击定位球右上方的缩放工具，可以缩放物体的比例。
	场景&道具（Scenes & Props）	当将物体导入为场景及道具时，开启模拟后，当与服装交互时，附件会直接穿过服装，因为场景及道具不会和服装产生冲突。
比例	大小	设置导入的单位。
比例	%	设置缩放的比例。
移动	X,Y,Z	设置导入物体的位置。
	单位	设置X,Y,Z的单位。
	对齐地面	勾选对齐地面选框，可以使得物体的底部在导入后自动对齐地面。

※ 提示 (2024.1版本以上可用):

建议不要修改动画层名称。
当以USD文件格式导入虚拟模特时，动作文件 (.MTN) 无法被加载到该虚拟模特上，因为这个格式并不是 Marvelous Designer 所支持的默认骨骼虚拟模特类型。
当多个骨骼动画 (SkelAnimation) 加载到动画窗口时，最上方的动画层将会显示在3D窗口中。

最终结果

USD文件将会根据您的设定成功导入到软件中。

在USD图层窗口中，您可以找到导入文件的层列表。

- 当USD图层窗口在当前工作区中不可见时，将会自动以弹窗形式出现。

导出USD文件

您可以将服装，虚拟模特或是附件导出为USD文件。

可以导出服装与虚拟模特动画了。 (2024.1版本以上可用)

步骤

请按以下步骤操作：

访问路径

主菜单 ▶ 文件 ▶ 导出 ▶ USD

导出USD对话框设置

Prim	网格	Prim Path	选择或取消选择网格。 - 您可以在导出的时候，设定网格从属的路径。
	材质	Prim Path	选择或取消选择材质。 - 您可以在导出的时候，设定材质从属的路径。 - 当导出材质时，保存USD的文件夹中将会自动生成一个纹理文件夹。所有相关纹理图将别保存在纹理文件夹中。
物体	选择所有版片	选择或取消选择所有的板片。 - 在下拉菜单中您可以选择或取消选择任意板片。
	选择所有虚拟模特	选择或取消选择所有的虚拟模特/物体。 - 在下拉菜单中您可以选择或取消选择任意虚拟模特/物体。
	选择所有贴图和附件	选择或取消选择所有的贴图和附件。 - 在下拉菜单中您可以选择或取消选择任意贴图和附件。
	单个目标 (ver. MD2024.0)	物体可以作为单个目标导出。
	多个目标 (ver. MD2024.0)	物体可以作为多个目标导出。
	薄的	导出不带厚度的USD文件。
	厚的	导出带有厚度的USD文件，厚度将会被导出几何体结构。
	统一的UV坐标	以UV图的形式，导出符合UV坐标系的纹理图。
		图片尺寸	设置图片的大小，以像素值为单位。
		填充纹理接缝	沿着纹理的边界，对纹理进行延伸。
	包括服装模拟信息	导出服装USD文件时，包含模拟设置所需的必要信息。
选项 (2024.1及之后版本可用)	服装动画( 2024.1及之后的版本可用)	保存板片动画信息。 ※ 提示 : 由于板片Cache动画是作为其本体的网格导出的，因此没有独立的动画类型prim。
	虚拟模特动画 (2024.1及之后的版本可用)	关节点	将虚拟模特动画的动画数据保存为骨骼体动画。 ※ 提示 : 虚拟模特动画将以SkelRoot下的SkelAnimation类型导出到 USD图层窗口。
		缓存 (ver. 2024.2)	保存虚拟模特缓存动画。
基本	比例	设置单位。
	%	设置缩放比例。
轴转换 (2024.2及之后版本可用)	Up Axis(竖直向上轴)	根据您之后要将此文件导入到的软件，设置竖直向上的轴为何轴。Marvelous Designer 将根据您的设定，进行文件的轴转换。 ※ 参考 : 在Marvelous Designer中，竖直向上的轴为Y轴。

※ 提示 (ver.2024.1):

建议不要修改动画层名称。
如需将板片与虚拟模特同时导出，请先选择虚拟模特，再选择板片。

最终结果

USD文件将会根据您的设定成功导出。

- 当导出材质时，保存USD的文件夹中将会自动生成一个纹理文件夹。所有相关纹理图将别保存在纹理文件夹中。

USD 图层窗口

在USD图层窗口中，将会出现导入文件的图层列表。

步骤

请按以下步骤操作:

访问路径

窗口标题名称下拉菜单 ▶ USD Layer（USD图层）

1. 按钮

创建

创建USD文件
- USD文件将根据路径及名称被创建，并同时出现在USD图层窗口中。该文件将被设置为Authoring图层。

- 当导出材质时，USD保存目录下将会自动创建一个纹理图文件夹。

导入

导入一个USD文件。

清楚

删除所有在USD图层中列出的图层。

2. 图层列表

Authoring层

当前正在使用的默认层。

- 当为服装，附件，场景/道具导出USD图层时，他们将被自动导出到Authoring层。

材质

材质的默认路径。
- 当导出USD图层时，用户可以设定材质从属的路径。

网格

网格的默认路径。
- 当导出USD图层时，用户可以设定网格从属的路径。

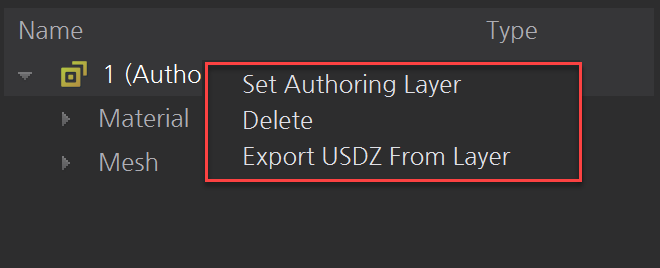

3. 图层右键菜单

在图层列表上单击鼠标右键以访问以下菜单。

设置Authoring图层

将选定的图层设定为活动图层。
- 通过鼠标左键双击也可以进行相同操作。

在下述情况时该菜单无法显示:
- 当选择的图层已设置了Authoring图层。
- 当选择的图层格式为 USDZ (只读)。
- 当选择的图层已丢失。

删除

删除选择的图层

在下述情况时该菜单无法显示:
- 当选择的图层已设置了Authoring图层。

从图层中导出USDZ

将选择的图层导出为USDZ (只读)

- 当USDZ导入之后，它无法被再次导出。

4. 通过右键单击选中的物体以导出它们

在服装或附件上右键单击，以在弹出菜单中选择导出到USD图层，您可以将它们导出为Authoring图层。这将会更新与Authoring层对应的 USD 文件。

导出USD图层设置

Prim	网格	Prim Path	选择或取消选择网格。 - 您可以在导出的时候，设定网格从属的路径。
	材质	Prim Path	选择或取消选择材质。 - 您可以在导出的时候，设定材质从属的路径。 - 当导出材质时，保存USD的文件夹中将会自动生成一个纹理文件夹。所有相关纹理图将别保存在纹理文件夹中。
物体	单个目标 (2024.0及之后版本可用)	物体可以作为单个目标导出。
	多个目标 (2024.0及之后版本可用)	物体可以作为多个目标导出。
	薄的(2024.2及之后版本可用)	导出不带厚度的USD文件。
	厚的(2024.2及之后版本可用)	导出带有厚度的USD文件，厚度将会被导出几何体结构。
	统一的UV坐标	以UV图的形式，导出符合UV坐标系的纹理图。
		图片尺寸	设置图片的大小，以像素值为单位。
		填充纹理接缝	沿着纹理的边界，对纹理进行延伸。
	包括服装模拟信息	导出服装USD文件时，包含模拟设置所需的必要信息。
	服装动画( 2024.1及之后的版本可用)	保存板片动画信息。 ※ 提示 : 由于板片Cache动画是作为其本体的网格导出的，因此没有独立的动画类型prim。
	虚拟模特动画 (2024.1及之后的版本可用)	关节点	将虚拟模特动画的动画数据保存为骨骼体动画。 ※ 提示 : 虚拟模特动画将以SkelRoot下的SkelAnimation类型导出到 USD图层窗口。
		缓存 (ver. 2024.2)	保存虚拟模特缓存动画。
基本	比例	设置单位。
	%	设置缩放比例。
轴转换 (2024.2及之后版本可用)	Up Axis(竖直向上轴)	根据您之后要将此文件导入到的软件，设置竖直向上的轴为何轴。Marvelous Designer 将根据您的设定，进行文件的轴转换。 ※ 参考 : 在Marvelous Designer中，竖直向上的轴为Y轴。

* 当使用导出到USD层导出服装时，导出的结果将根据当前的3D服装显示状态而有所不同。如果 3D服装显示为浓密纹理表面(alt+1)，它将带着侧边厚度一并被导出。

最终结果

USD文件将会根据您的设定成功导出。

* 当保存项目文件时(*.zprj), 导入的USD图层级文件信息将被同时一起被保存。

- 当打开此文件时，如果USD文件路径消失，您可以创建新的或是忽略它。可以通过右键菜单以创建新的USD文件路径以替换丢失的文件路径。

* 请尝试使用我们在Marvelous Designer中创建的这个USD示例文件，看看新版本中兼容的USD文件格式如何改善您的工作流程。如何从Marvelous Designer导出此USD文件的教程即将推出。
