Objective
패턴 외곽선의 길이가 중력에 의해 늘어나지 않게 고정시킬 수 있습니다.
Location
2D 패턴창 툴바 ▶ 심지 테이프
패턴 선분 선택 ▶ 패턴 Property Editor ▶ 선택 선분 ▶ 심지 테이프
Operation
- 해당 경로를 따라 갑니다:
2D 패턴창 툴바 ▶ 심지 테이프
패턴 선분 선택 ▶ 패턴 Property Editor ▶ 선택 선분 ▶ 심지 테이프 - 고정시킬 패턴 외곽선을 클릭합니다.
→ 클릭한 외곽선이 주황색으로 하이라이트 됩니다. - 시뮬레이션 툴을 클릭합니다.
→ 해당 외곽선에 심지 테이프가 설정되어 고정됩니다.
※참조:
- 클릭 & 드래그로 외곽선을 선택하여 심지 테이프를 설정할 수도 있습니다.

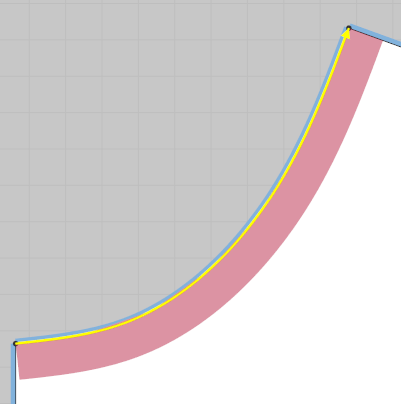

- 심지 테이프가 설정 되면 방향을 표시하는 화살표와, 영역을 나타내는 색상으로 표시됩니다. (ver. 2024.2).
심지 테이프 연장 (Ver. 2024.2)
Objective
2개 이상의 심지 테이프 영역이 교차할 때 종료 지점에 대한 옵션을 사용하여 심지 테이프들이 서로 겹쳐질 지, 겹치지 않고 영역을 나누어 사용할 지 설정할 수 있습니다. 해당 설정은 시작 부분과 끝 부분에 개별로 설정할 수 있습니다.
Location
2D 패턴창 툴바 ▶ 심지 테이프
심지 테이프 선택 ▶ 속성창 ▶ 선택 선분 ▶ 심지테이프 ▶ 연장
Operation
- 해당 경로를 따라 갑니다:
2D 패턴창 툴바 ▶ 심지 테이프
심지 테이프 선택 ▶ 속성창 ▶ 선택 선분 ▶ 심지테이프 ▶ 연장
- 드롭다운 메뉴에서 종료 지점을 선택합니다.
-
-
없음 = 연장하지 않습니다.
-
외곽선 = 패턴 외곽선까지 연장합니다.
-
심지테이프 = 다른 심지테이프와 교차되는 지점까지 연장합니다.
-
※ Note:

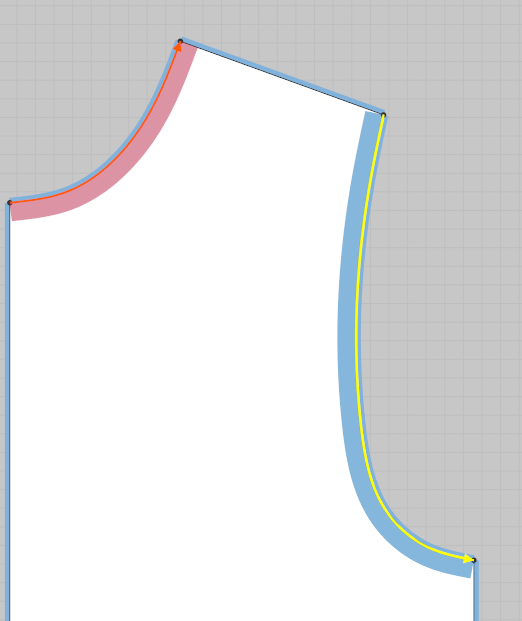

- 화살표를 통하여 심지테이프의 시작과 끝 방향이 표시됩니다.
